Главная > Батарейные блоки для ИБП (UPS) > Батарейные блоки для ИБП VGS / MAS / MAC-1500/2000/3000

pdfРаспечатать характеристики
Описание
Особенности
Характеристики

ИБП серий Vanguard, Macan и Macan Comfort предоставляют пользователю возможность увеличения времени батарейной поддержки путем подключения дополнительных батарейных блоков. Представляем универсальный батарейный блок, который совместим с тремя сериями напольных однофазных онлайн ИБП. Исключение составляет младшая модель серии Macan Comfort, MAC-1000, для которой был создан оригинальный батарейный блок BAT MAC-36V.

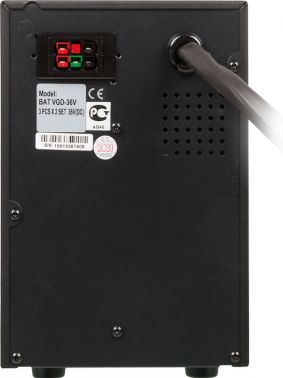

BAT VGD-36V состоит из шести 12 В батарей ёмкостью 7.2 Ач

BAT VGD-48V состоит из восьми 12 В батарей ёмкостью 7.2 Ач

BAT VGD-72V состоит из двенадцати 12 В батарей ёмкостью 7.2 Ач

BAT VGD-96V состоит из шестнадцати 12 В батарей ёмкостью 7.2 Ач

Внешние батарейные модули для ИБП VGS 1000 ~ 3000, MAS 1000 ~3000, MAC 1500 ~3000 (информация для заказа)
ID Модель Параметры Габариты, ШхГхВ Вес, кг Совместимые ИБП
795689 BAT VGD-36V 36В /14,4Ач 152x420x238 20 MAS-1000, VGS-1000XL
833819 BAT VGD-48V 48В /14,4Ач 152x500x238 26 MAC-1500, VGS-1500XL
795711 BAT VGD-72V 72В /14,4Ач 225x420x358 42 MAC-2000, MAC-3000, MAS-2000, VGS-2000XL
833814 BAT VGD-96V 96В /14,4Ач 225x420x358 47,2 MAS-3000, VGS-3000XL


Таблица времени батарейной поддержки для ИБП VGS-1000~3000XL / MAS-1000~3000
Конфигурация Нагрузка (ВA)
300 500 700 1000 1500 2000 3000
VGS-1000XL / MAS-1000 25,2 мин 11,8 мин 6,9 мин < 5 мин
VGS-1000XL/ MAS-1000 + 1*BAT VGD-36 2,2 ч 59,4 мин 31,1 мин 22,7 мин
VGS-1000XL/ MAS-1000 + 2*BAT VGD-36V 3,3 ч 2,2 ч 1,2 ч 45,3 мин
VGS-1500XL 34,7 мин 19,7 мин 11,2 мин < 5 мин < 3 мин
VGS-1500XL + 1*BAT VGD-48V 2,9 ч 1,6 ч 55,8 мин 28,9 мин 19,7 мин
VGS-1500XL + 2*BAT VGD-48V 5,1 ч 2,9 ч 2,1 ч 1,1 ч 34,7 мин
VGS-2000XL / MAS-2000 1,1 ч 28,9 мин 21,5 мин 11,8 мин < 5 мин < 5 мин
VGS-2000XL/ MAS-2000 + 1*BAT VGD-72V 4,5 ч 2,7 ч 1,8 ч 59,4 мин 28,9 мин 22,7 мин
VGS-2000XL/ MAS-2000 + 2*BAT VGD-72V 8,4 ч 4,5 ч 3,1 ч 2,2 ч 1,1 ч 45,3 мин
VGS-3000XL / MAS-3000 1,9 ч 50,6 мин 28 мин 19,7 мин 10,2 мин < 5 мин < 3 мин
VGS-3000XL/ MAS-3000 + 1*BAT VGD-96V 6,4 ч 3,3 ч 2,6 ч 1,6 ч 50,6 мин 28,9 мин 19,7 мин
VGS-3000XL/ MAS-3000 + 2*BAT VGD-96V 10,4 ч 6,4 ч 4,1 ч 2,9 ч 1,9 ч 1,1 ч 34,7 мин

Таблица времени батарейной поддержки для ИБП MAC-1500 / MAC-2000/ MAC-3000
Конфигурация Нагрузка (%)
10% 20% 30% 40% 50% 60% 70% 80% 90% 100%
MAC-1500 37 мин 21 мин 13 мин 10 мин 7 мин 5.5 мин 4.5 мин 3.5 мин 3 мин 2 мин
MAC-1500 + 1 х BAT VGD-48V 145 мин 85 мин 56 мин 46 мин 35 мин 29 мин 24 мин 20мин 17 мин 15 мин
MAC-1500 + 2 х BAT VGD-48V 272 мин 161 мин 108 мин 87 мин 67 мин 55 мин 46 мин 39 мин 35 мин 30 мин
MAC-1500 + 3 х BAT VGD-48V 400 мин 244 мин 163 мин 131 мин 101 мин 82 мин 70 мин 60 мин 53 мин 47 мин
MAC-1500 + 4 х BAT VGD-48V 534 мин 328 мин 222 мин 178 мин 137 мин 112 мин 96 мин 81 мин 73 мин 64 мин
MAC-1500 + 5 х BAT VGD-48V 672 мин 412 мин 283 мин 226 мин 175 мин 142 мин 122 мин 104 мин 93 мин 82 мин
Конфигурация 10% 20% 30% 40% 50% 60% 70% 80% 90% 100%
MAC-2000 44 мин 25 мин 15 мин 12 мин 9 мин 7 мин 5.5 мин 4.5 мин 3.5 мин 3 мин
MAC-2000 + 1 х BAT VGD-72V 170 мин 100 мин 66 мин 53 мин 40 мин 33 мин 28 мин 23 мин 20 мин 18 мин
MAC-2000 + 2 х BAT VGD-72V 313 мин 186 мин 125 мин 100 мин 77 мин 63 мин 54 мин 45 мин 40 мин 35 мин
MAC-2000 + 3 х BAT VGD-72V 458 мин 281 мин 188 мин 152 мин 116 мин 95 мин 81 мин 69 мин 62 мин 54 мин
MAC-2000 + 4 х BAT VGD-72V 610 мин 375 мин 256 мин 205 мин 157 мин 129 мин 110 мин 94 мин 84 мин 74 мин
MAC-2000 + 5 х BAT VGD-72V 773 мин 471 мин 324 мин 260 мин 200 мин 164 мин 141 мин 120 мин 107 мин 94 мин
Конфигурация 10% 20% 30% 40% 50% 60% 70% 80% 90% 100%
MAC-3000 30 мин 18 мин 12 мин 10 мин 7 мин 5.5 мин 4.5 мин 3.5 мин 3 мин 2 мин
MAC-3000 + 1 х BAT VGD-72V 103 мин 60 мин 40 мин 33 мин 24 мин 19 мин 16 мин 13 мин 11 мин 10 мин
MAC-3000 + 2 х BAT VGD-72V 190 мин 115 мин 76 мин 62 мин 47 мин 38 мин 32 мин 27 мин 24 мин 20 мин
MAC-3000 + 3 х BAT VGD-72V 288 мин 171 мин 115 мин 93 мин 71 мин 58 мин 49 мин 42 мин 37 мин 32 мин
MAC-3000 + 4 х BAT VGD-72V 385 мин 233 мин 156 мин 127 мин 97 мин 79 мин 67 мин 57 мин 51 мин 45 мин
MAC-3000 + 5 х BAT VGD-72V 484 мин 297 мин 200 мин 161 мин 123 мин 101 мин 86 мин 73 мин 65 мин 57 мин

* Примечание:

- Время работы в режиме батарейной поддержки может отличаться в зависимости от мощности и вида нагрузки, состояния сети электропитания, срока службы батарей, температуры окружающей среды и т.д.
- Установка и подключение оборудования серий VGD и ONL мощностью выше 3кВА должно осуществляться только сертифицированными специалистами. Пожалуйста, обращайтесь в представительство POWERCOM в Москве или в Центральный сервисный центр.
- В связи с постоянной работой по улучшению свойств продукции технические характеристики могут быть изменены без предварительного уведомления с отражением в сопроводительной документации.
- Данная информация не является офертой и не может рассматриваться как гарантия производителя.
- Номинальное напряжение ИБП устанавливается в соответствии с региональными стандартами.
- Все модели с индексом SEхx являются специализированными и не поступают в розничную продажу.
- Батарейные модули устанавливаются и подключаются к Источникам бесперебойного питания Powercom серия ONL-M.
